Raspberry Pi 5 M.2 HAT+는 라즈베리파이5 위에 장착되는 ADD ON보드이며 NVMe(비휘발성 메모리) 드라이브 즉 SSD(솔리드스테이드 메모리)및 AI 가속기와 같은 M.2 주변 장치를 Raspberry Pi 5의 PCIe 2.0 인터페이스에 연결할 수 있어 NVMe 드라이브 및 기타 PCIe와의 빠른(최대 500MB/s) 데이터 전송을 지원합니다.

[개요]

Raspberry Pi 5의 단일 레인 PCI Express 2.0 인터페이스는 16핀, 0.5mm 피치 FPC 커넥터에 노출되어 있습니다. M.2 HAT+ M 키는 이 커넥터와 M.2 표준의 하위 집합 사이를 변환하는 기계식 어댑터 보드입니다. 2230 및 2242 폼 팩터에서 M.2 M 키 에지 커넥터가 있는 장치를 지원합니다. 연결된 M.2 장치에 최대 3A를 공급할 수 있습니다.

Raspberry Pi M.2 HAT+는 Raspberry Pi HAT+ 사양을 준수하며 최신 Raspberry Pi 소프트웨어/펌웨어에 의해 자동 감지됩니다. 16mm 스태킹 헤더와 나사식 스페이서가 함께 제공되므로 Raspberry Pi Active Cooler가 있는 Raspberry Pi 5에 장착할 수 있습니다.

• Raspberry Pi 5용으로 특별히 설계됨: 최신 단일 보드 컴퓨터인 Raspberry Pi 5 전용입니다.
• NVMe 드라이브 설치 기능: M.2 형식 크기 2230 및 2242의 NVMe(M 키) 드라이브 설치를 지원합니다.
• PCIe 인터페이스 지원: Gen2 및 Gen3 표준 모두에서 PCIe x1 인터페이스에 대한 지원을 제공합니다.
• 듀얼 LED 표시기: 전원 공급 장치 전압("PWR") 및 M.2 디스크 활동("ACT")을 나타내는 2개의 LED 표시등이 있습니다.
• 호환 가능한 폼 팩터: 보드 형식은 65 x 56.50mm의 원래 Raspberry Pi HAT 크기와 호환됩니다.
• 40핀 Raspberry Pi HAT 커넥터 지원: 표준 40핀 Raspberry Pi HAT 커넥터를 지원합니다.
• 전용 I2C EEPROM 메모리: HAT ID와 호환되므로 고급 식별 및 구성이 가능합니다.
• 고급 전원 공급 장치 모니터링 및 진단: I2C 인터페이스를 통해 실시간으로 전압, 전류 및 전력 매개변수를 측정하여 전원 공급 장치 버스를 지속적으로 모니터링 및 진단합니다.
• M.2 표준 준수 전원 시스템: M.2(NGFF) 표준을 준수하는 3.3V 전원 레일에 대해 최대 3A를 제공하는 통합 전압 조정기입니다.
• 쉽고 빠른 M.2 디스크 설치: 전용 금속 브래킷(맞춤형 CNC 제작) 덕분에 2230 또는 2242 형식의 M.2 디스크를 빠르게 설치할 수 있습니다.
• M.2 카드 전원 옵션: FPC PCIe 리본(최소 5W 연속 전원을 제공하는 포트)에서 직접 또는 40핀 HAT 커넥터를 통해 M.2 카드에 전원을 공급할 수 있습니다.
• 사용자 친화적인 PCB 마킹: 사용자 편의를 위해 명확한 PCB 마킹을 제공합니다.
• 고품질 부품: 최고 품질의 전자 부품과 4레이어 PCB를 활용합니다.
• 스택 가능 설계: 스택에 추가 HAT 보드를 추가로 연결할 수 있습니다.

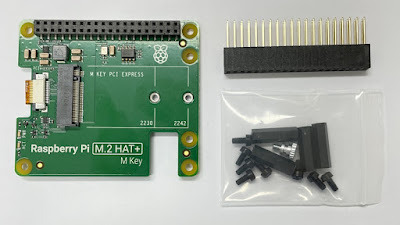

[실재 박스내의 내용물]

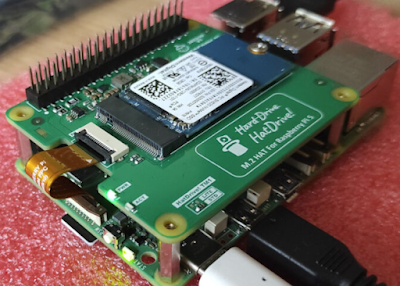

[라즈베리파이5 위에 M.2HAT+ 와 SSD가 장착된 사진]
